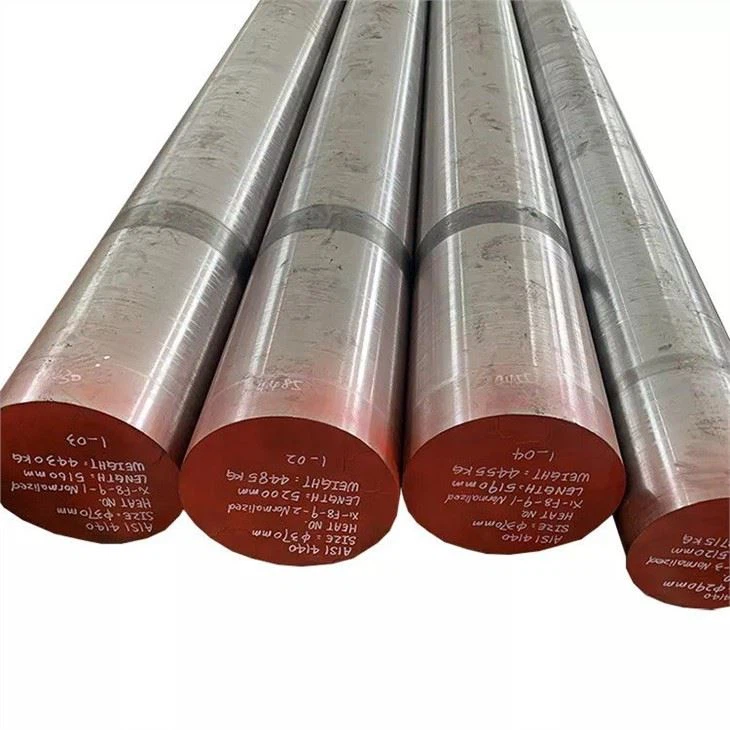

Barra de liga de aço 42CrMo4

O aço-liga AISI SAE 4140 é uma especificação de aço-liga de cromo-molibdênio amplamente utilizada em aços de alta resistência de uso geral para componentes, como eixos, hastes, parafusos, engrenagens e outras aplicações. Semelhante ao aço de liga de cromo molibdênio AISI 4130, mas com um teor de carbono ligeiramente superior. O maior teor de carbono do aço AISI 4140 oferece maior resistência e capacidade de tratamento térmico em comparação com os aços de liga AISI / ASTM 4130, porém possui características de soldabilidade inferiores.

Gama de Fornecimento

Dimensão:Diâmetro4-1600mm, comprimento abaixo de 16m.

Condições de entrega

Trefilado a frio: 4-100mm

Laminado a quente: 12-320mm

Forjado a quente: 130-1600mm

Descascado: 30-160mm

Moagem: 4-600mm

Virado: 130-1200mm

Superfície:Superfície preta, lisa, torneada, descascada, moída, polida, oleada e pintada ou outro tratamento anticorrosivo de acordo com as solicitações dos clientes.

Fim:Podem ser fornecidas tampas chanfradas, lisas, vazadas ou plásticas, se necessário

Inscrição

A barra de aço ASTM liga 4140, o material plano ou da placa pode ser usado para uma ampla variedade de aplicações onde maior tenacidade e resistência ao desgaste são necessárias em relação aos graus de carbono mais baixos.

Aplicações típicas para usos de aço para ferramentas 4140 incluem

Componentes, adaptadores, mandris, decapadores, blocos de suporte, bases de moldes, ejetores, ferramental de backup e suporte, acessórios, gabaritos, moldes, cames, colares de perfuração, eixos, parafusos, virabrequins, stubs, acoplamentos, corpos de alargador, eixos, eixos , hastes de pistão, carneiros, eixos de máquinas hidráulicas, engrenagens, rodas dentadas, cremalheiras, elos de corrente, fusos, corpos de ferramentas, porta-ferramentas, tirantes, hastes de conexão, corpos de mandril, pinças, pinos e rolos transportadores, pinos ejetores, garfos, engrenagens , hastes de guia, eixos hidráulicos e peças, eixos de torno, peças de registro, eixos de fresagem, eixos de motor, porcas, barras de pressão, pinhões, eixos de bomba, barras de mandrilamento, esteiras, corrediças, tiras ou peças de desgaste, matrizes de formação, matrizes de freio, acabamentos matrizes, ralos, peças e componentes de máquinas, etc.

Equivalência do Aço 4140 Comum

Composição química

Propriedades mecânicas

Em processamento

Forjamento

Pré-aqueça o aço com cuidado, aqueça a 1150 oC – 1200 oC no máximo, mantenha até que a temperatura seja uniforme em toda a seção.

Não forje abaixo de 850 oC. Após a operação de forjamento, a peça de trabalho deve ser resfriada o mais lentamente possível.

Tratamento térmico

anelamento
Aqueça os aços ASTM 4140 a 800 oC – 850 oC, mantenha até que a temperatura seja uniforme em toda a seção e resfrie no forno.

Normalizando
Aqueça a liga de aço 4140 a 870 oC – 900 oC, mantenha até que a temperatura seja uniforme em toda a seção, mergulhe por 10 – 15 minutos e resfrie ao ar parado.

Têmpera
Reaqueça o aço grau 4140 a 550 oC – 700 oC conforme necessário, mantenha até que a temperatura esteja uniforme em toda a seção, mergulhe por 1 hora por 25 mm de seção e resfrie ao ar parado.

Endurecimento

Barras, chapas e esquadros de aço AISI liga 4140 podem ser endurecidos por trabalho a frio ou aquecimento e têmpera.

O aço-liga SAE 4140 geralmente é fornecido pronto tratado termicamente até a dureza em 18-22 HRC. Se for necessário tratamento térmico adicional, aqueça a 840 oC – 875 oC, mantenha até que a temperatura seja uniforme em toda a seção, mergulhe por 10 a 15 minutos por seção de 25 mm e resfrie em óleo, água ou polímero conforme necessário.

Embalagem do produto

Certificações

Tag: Barra de aço de liga 42crmo4
