Fio Rod de aço de mola 6150

O aço 6150 é uma mola avançada usada para molas importantes de alta carga com seções transversais maiores, bem como molas de válvula, molas de pistão e molas de válvula de segurança com temperaturas operacionais<300 ℃.

O aço 6150 possui boas propriedades mecânicas e tecnológicas, alta temperabilidade, e a adição de vanádio refina o tamanho do grão do aço, reduz a sensibilidade ao superaquecimento, melhora a resistência e tenacidade e possui alta resistência à fadiga e índice de escoamento. No entanto, possui baixa soldabilidade e baixa plasticidade de deformação a frio.

Padrão de qualidade:
JIS G4801 2005 Aços para molas
BS EN 10089 2002 Aços laminados a quente para molas temperadas e revenidas
Especificação BS 970 part3 para aços forjados para fins de engenharia mecânica e afins

Grau semelhante:

Material Não.	PT	Bobagem	JIS	ANFOR	UNE	GOST
1.8519	50CrV4	735A51, 735M50, EN47	SUP 10	50CrV4, 51CV4	F1430	50HFA

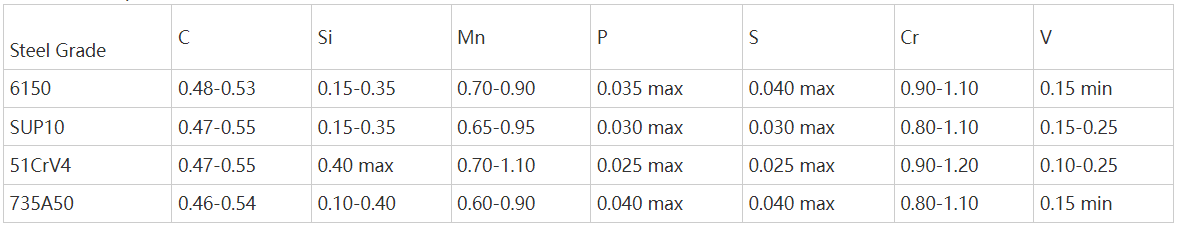

Composição Química (porcentagem)

TRATAMENTO TÉRMICO:
· FORJAMENTO: Pré-aqueça cuidadosamente e aumente a temperatura para 1050 graus para forjar. Não forje abaixo de 840 graus. Depois de forjar, resfrie lentamente em uma fornalha.
· Recozimento: Aquecer lentamente até 820-840 grau, molhar bem e esfriar lentamente em um forno.
· ENDURECIMENTO: Aqueça lentamente até 650-700 grau e deixe de molho completamente. Continue a aquecer o aço 6150 até a temperatura de endurecimento final de 830-860 grau e deixe aquecer completamente. Temperamento com óleo.
· TÊMPERA: Tempere o aço para mola 6150 imediatamente após o endurecimento, enquanto as ferramentas ainda estão quentes à mão. Reaqueça até a temperatura de revenido e deixe de molho por uma hora para cada 25 milímetros de espessura total (mínimo de 2 horas). Resfrie ao ar. A têmpera deste grau será entre 400-600 grau para a maioria das aplicações.

Certificado de teste da fábrica:
EN 10204/3.1 com todos os dados relevantes reg. química. composição, mech. propriedades e resultados dos testes.
