1,2379 aço de ferramenta X153crmov12
Grau equivalente:AISI D2/JIS SKD11/GB Cr12Mo1V1/1.2379/X153CrMoV12
Dureza selecione 60-65HRC.
Matriz de metal ferroso, dureza selecionada 40-50HRC.
Faixa de tamanho para aço ferramenta 1.2379
Barra redonda: diâmetro 20mm ~ 850mm
Barra/placa plana: Espessura 2 mm ~ 650 mm x largura 100 mm ~ 800 mm
1.2379 Classes equivalentes de aço para ferramentas
| País | EUA | Alemão | Japão | China | |
| Padrão | ASTM A681 | W-nr. | RUÍDO | JISG4404 | GB/T1299-2000 |
| Notas | D2 | 1.2379 | X155CrVMo12-1 | SKD11 | Cr12Mo1V1 |
Folha de dados de aço 1.2379
| Notas | C% | Si% | Mn% | P% | S% | Cr% | Mo% | V% |
| 1,2379/X155CrVMo121 | 1.50~1.60 | 0.10~0.40 | 0.15~0.45 | Menor ou igual a 0,03 | Menor ou igual a 0,03 | 11.0~12.0 | 0.60~0.80 | 0.90~1.10 |
Propriedades físicas
As propriedades físicas do aço 1.2379 x153crmov12 estão listadas nas tabelas abaixo.
| Ponto crítico | Ac1 | Acentímetro | ARCM | Ar1 | Ms |
| Temp.(aproximação) | 1490 graus F (810 graus) |
1607 graus F (875 graus) |
1382 graus F (750 graus) |
1283 graus F (695 graus) |
374 graus F (190 graus) |
| Temperatura | 68 ~ 212 graus F (20 ~ 100 graus) |
68~392 graus F (20 ~ 200 graus) |
68~572 graus F (20~300 graus) |
68~752 graus F (20~400 graus) |
| Coeficiente | 10.5 x10-6 | 11.5 x10-6 | 11.9 x10-6 | 12.2 x10-6 |
Forjamento de aço ferramenta 1.2379
| Unid | Temperatura de aquecimento | Temperatura inicial de forjamento | Temperatura final de forjamento | Resfriamento |
| Lingote | 2048~2120 graus F (1120 ~ 1160 graus) |
1922 ~ 1994 grau F (1050 ~ 1090 graus) |
Maior ou igual a 1562 graus F (850 graus) | Recozimento de carga a quente |
| Boleto | 2.048 ~ 2.084 graus F (1120 ~ 1140 graus) |
1922 ~ 1958 graus F (1050 ~ 1070 graus) |
Maior ou igual a 1562 graus F (850 graus) | Recozimento de carregamento a quente, resfriamento em furo ou poeira |
1.2379 Processo de produção de barra plana de aço para ferramentas forjadas
Fundição em forno elétrico (EF) → Forno panela (LF) → Desgaseificação a vácuo (VD) → Lingote protegido com argônio → Forjamento multidirecional → (Forjamento côncavo →) Normalização + Recozimento por difusão de hidrogênio → Detecção ultrassônica de falhas → Queching + Revenido Pré-endurecido

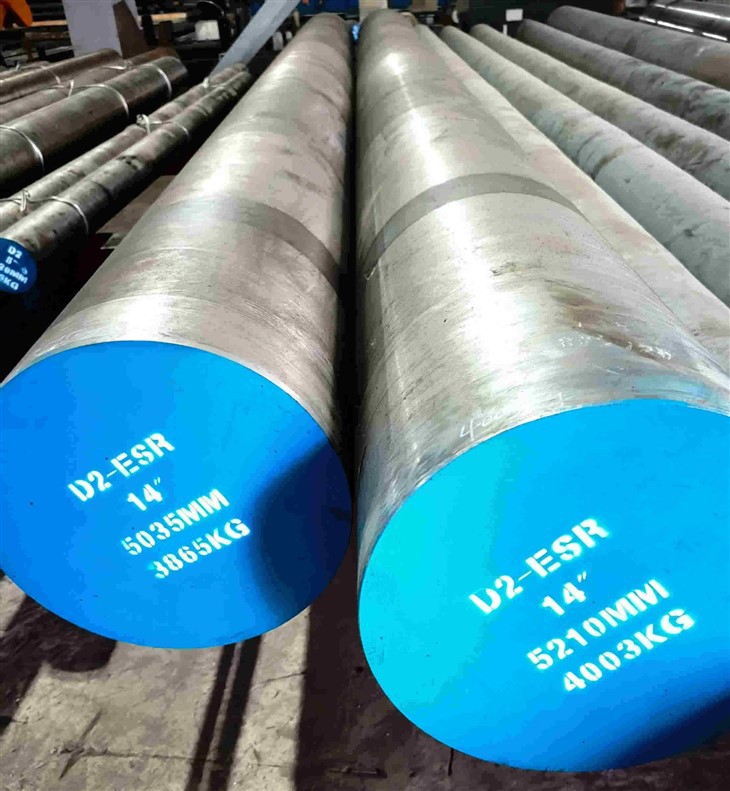

Imagem do produto
Nossa fábrica
Fabricação de aço
Produção de Lingotes
Barras Forjadas
Maquinário
Tratamento térmico
- Recozimento Suave
Proteja o aço e aqueça até 1560 graus F (850 graus). Em seguida, resfrie no forno a 20 graus F (10 graus) por hora até 1200 graus F (650 graus) e, em seguida, livremente ao ar.
- Alívio do stress
Após a usinagem de desbaste, a ferramenta deve ser aquecida a 1200 graus F (650 graus), com tempo de espera de 2 horas. Resfrie lentamente a 930 graus F (500 graus) e, em seguida, livremente ao ar.
- Endurecimento
Temperatura de pré-aquecimento: 1110-1290 graus F (650-750 graus). Temperatura de austenitização: 1810-1920 graus F (990- 1050 graus), mas geralmente 1830-1905 graus F (1000-1040 graus).
| Temperatura | Tempo de imersão (min) |
Dureza antes do revenido | |
| grau F | grau | ||
| 1815 | 990 | 60 | Aproximadamente. 63 HRC |
| 1850 | 1010 | 45 | Aproximadamente. 64 HRC |
| 1885 | 1030 | 30 | Aproximadamente. 65 HRC |
* Tempo de imersão=tempo na temperatura de endurecimento após a ferramenta estar totalmente aquecida.
Proteja a peça contra descarbonetação e oxidação durante o endurecimento.
- Têmpera
Ar ou gás pressurizado a 150-125ºF (66-51ºC). Tamanhos de até 4 polegadas (101,6 mm) de espessura endurecerão completamente quando resfriados ao ar a partir de 1575ºF (857ºC). Tamanhos de até 6 polegadas (152,4 mm) de espessura irão endurecer completamente quando resfriados ao ar a partir de 1625ºF (885ºC).
- Temperamento
Tempere imediatamente após a têmpera. Mantenha a temperatura por 1 hora por polegada (25,4 mm) de espessura, no mínimo 2 horas, e depois resfrie ao ar até a temperatura ambiente. A faixa típica de revenimento é de 350 a 400ºF (177 a 204ºC).
Para máxima resistência ao desgaste, tempere entre 300-350 graus F (149-177 graus ) para uma dureza de 62-64 HRC. Para obter o equilíbrio ideal entre resistência ao desgaste e tenacidade, tempere entre 500-550 graus F (260-288 graus). Isso produzirá 58-60 HRC.
Para resistência máxima, têmpera dupla, 2 horas mais 2 horas, em temperaturas acima de 950 graus F (510 graus). Isto produzirá uma dureza inferior a 58 HRC.
Formulários
As aplicações típicas para o aço ferramenta 1.2379 X153CrMoV12 são matrizes de corte, conformação e acabamento, medidores, cortadores de corte, peças de desgaste, matrizes de laminação, matrizes de laminação de roscas, matrizes de trefilação, matrizes de corte rotativo, serrilhadas, matrizes de dobra, medidores, lâminas de cisalhamento, ferramentas de polimento , rolos, peças de máquinas, peças mestre, parafusos de injeção e componentes de ponta, rolos de costura, matrizes de extrusão, trituradores de pneus, picadores de sucata, etc.
Condição de entrega:
- Barra redonda/placa de fresagem usinada em desbaste; Peeling Brilhante; Preto ou conforme sua necessidade.
- Recozimento, material ESR.
Entrega
Embalagem e entrega
-
O tamanho interno do contêiner está abaixo:
-- 20 pés GP: 5,8 m (comprimento) x 2,13 m (largura) x 2,18 m (altura)
-- 40 pés GP: 11,8 m (comprimento) x 2,13 m (largura) x 2,18 m (altura)
-- 40 pés HG: 11,8 m (comprimento) x 2,13 m (largura) x 2,72 m (altura
Tag: 1.2379 x153crmov12 aço para ferramentas, China 1.2379 x153crmov12 fabricantes de aço para ferramentas, fornecedores, fábrica
Um par de
Barra de aço Werkstoff 1.2362O próximo artigo
1.2316 materiaisVocê pode gostar também
Enviar inquérito
