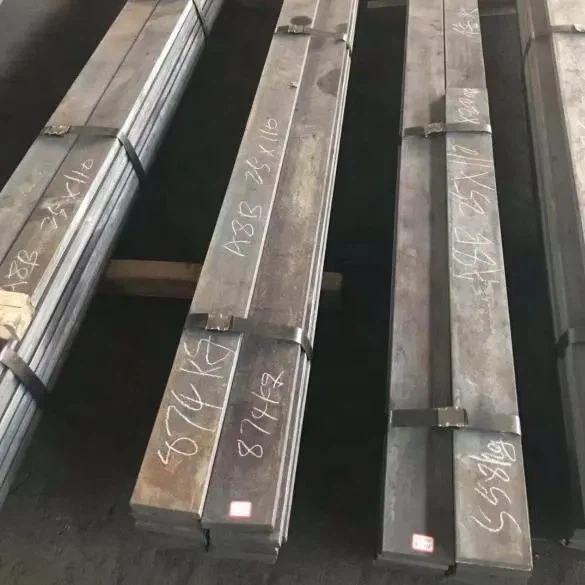

Barra plana de aço 1.2379 laminada a quente

Aço ferramenta 1.2379 com têmpera ao ar, banho de óleo e sais, apresenta boa resistência e tenacidade para tratamentos a quente e a frio. O aço-ferramenta 1.2379 é normalmente usado para armações de porta-moldes, recipientes para fundição sob pressão, matrizes para extrusão de alumínio, moldes de plástico.

1.2379 Notas Equivalentes:

Composições Químicas (por cento):

Tratamento térmico

Recozimento isotérmico:

- Aqueça a 870÷880 graus;

- Resfriamento do forno a 760 graus e manter a temperatura por pelo menos 10 horas;

- Resfrie em 10 graus/h a 720 graus;

- Resfriamento ao ar.

Alívio do stress:

A executar após a usinagem e antes do tratamento térmico final.

- Aqueça a 650-700 graus, mantenha por 4/6 horas:

- Resfriamento do forno a 330-350 graus;

- Resfriamento ao ar.

Endurecimento:

- Pré-aquecimento inicial a 350-450 graus;

- Segundo pré-aquecimento a 750-850 graus

- Austenitização a 1010-1040 grau ou a 1080-1100 grau ;

- Arrefecimento ao ar ou em óleo no caso de peças grandes.

Dureza temperada: 62-66 HRC

Têmpera:

Na faixa de temperatura de 150÷300 graus com tempo mínimo de retenção de 3 h. Para peças endurecidas a 1080÷1100 graus, será realizado um primeiro revenido a 500÷550 graus para explorar a dureza secundária, seguido de um segundo revenido a 180/300 graus.
