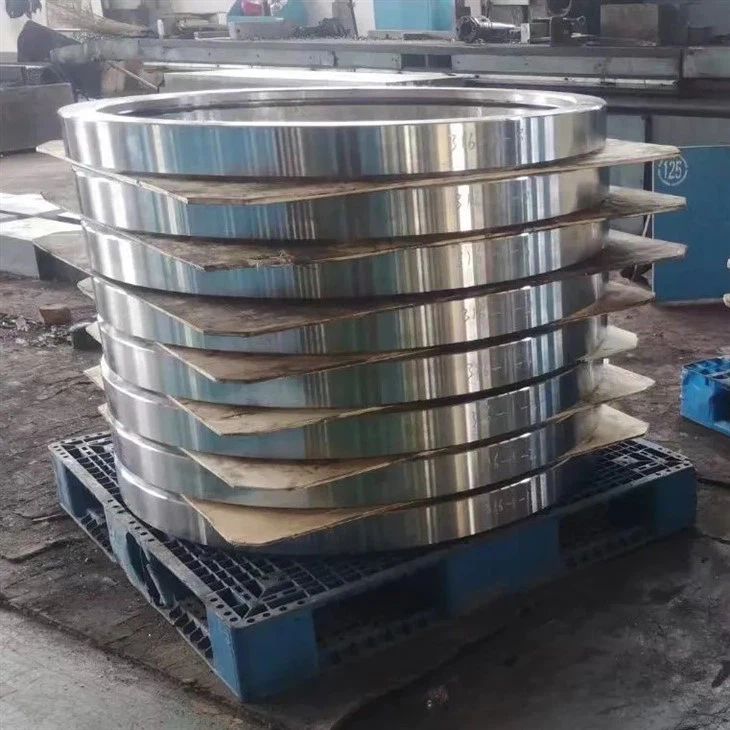

Anéis de aço forjado 1Cr11Ni2W2MoV

A especificação de processo correta para o tratamento térmico final de anéis de aço forjado 1Cr11Ni2W2MoV é: pré-aquecimento de 850 graus (dependendo da carga do forno) mais (1010 ± 10) graus de têmpera/resfriamento de óleo mais (550-570) graus de têmpera/resfriamento de ar . 1) Quanto maior a temperatura de aquecimento do aço 1Cr11Ni2W2MoV temperado, mais carbonetos se dissolvem. Quando aquecido a 1000 graus, todos os carbonetos já estão dissolvidos. Se a temperatura de aquecimento for muito alta, serão produzidos carbonetos excessivos δ-F. Deteriora o desempenho do aço (principalmente devido à diminuição da resistência, tenacidade, fadiga e propriedades de fluência). Portanto, a temperatura de aquecimento de têmpera deve ser tal que a austenitização suficiente seja alcançada enquanto produz apenas uma pequena quantidade de δ-F é o princípio, e (1000 ~ 1020) grau é a temperatura mais adequada. O aço tem boa temperabilidade e temperabilidade,
